Bimodal cam双模式相机

软件支持光学镜头与参考视频同步标定。标定完成后，3D 视图中的标记点、连线及骨骼模型将叠加渲染至参考视频画面中。

硬件连接​

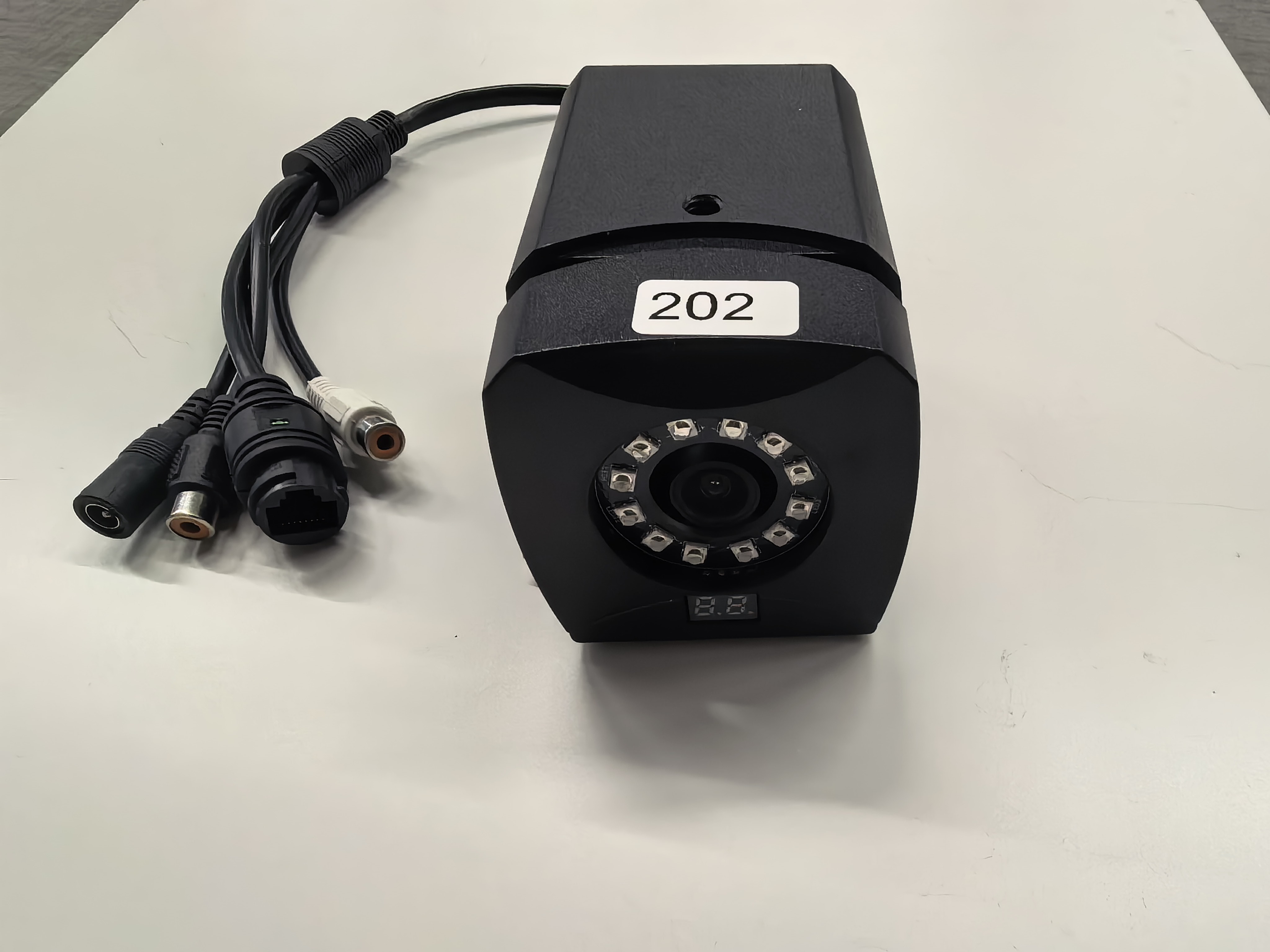

  1. 将Bimodal cam 1.3相机安装到桁架上或者固定到三脚架上，调整合适的角度看向捕捉区域。

  2. 使用网线连接 Bimodal cam 1.3 相机网口，网线另一端接入光学镜头配套交换机上。

软件连接与设置​

  1. 启动软件，点击顶部菜单栏【第三方设备】→【网络相机配置】，填写 Bimodal cam 1.3 相机 IP 地址（IP 标签位于镜头上方），自定义设备名称，用户名与密码留空，可添加一台或多台网络相机。
image (25)

  1. 点击连接按钮，软件会提示探测到光学镜头与Bimodal cam 1.3相机的数量，点击播放；

  2. 打开【设置】→【录制设置】，可配置相机视频模式：与光学镜头开展同步标定时，需设置为黑白模式；如需查看 Bimodal cam 1.3 相机画面，则切换为彩色模式。

  3. 打开 2D 视图，双击任意一台 Bimodal cam 1.3 相机进入独立单视图；打开设备面板，调整阈值与亮度参数，直至画面能够稳定提取 2D 标记点。其余 Bimodal cam 1.3 相机执行相同配置操作。

  4. 打开参考视频视图，即可查看Bimodal cam 1.3相机的图像，显示的图像与您设置的视频模式有关。

标定​

  1. 打开标定面板，选择【TL】标定模式，完成光学镜头与 Bimodal cam 1.3 相机的联合标定。
info

Bimodal cam 1.3相机不参与3D重建

视频叠加​

  1. 标定完成后，将视频模式切换为彩色模式，打开参考视频视图与 3D 视图，3D 视图中的标记点、连线及骨骼模型将叠加显示在参考视频视图上。
image (22)
