（二）海伦海耶斯模型

Helenhayes贴点说明

描述	Marker点名称	Helenhayes FullBodyWithHead(29 Static)	Helenhayes FullBody(26 Static)	Helenhayes LowerBody(19 Static)	放置位置
头顶	Top.Head	√			在头顶的中央顶部
头的前面 头的后面
头的后面	Front.Head Rear.Head
Rear.Head	√			在头的前部和后部
左肩 右肩
右肩	L.Shoulder R.Shoulder
R.Shoulder	√	√		肩峰突起的尖端
左肘 右肘
右肘	L.Elbow R.Elbow
R.Elbow	√	√		肱骨外上髁
左手腕 右手腕
右手腕	L.Wrist R.Wrist
R.Wrist	√	√		在桡骨茎突和尺骨茎突中间
骶骨	R.Offset	√	√		骶骨接口处的上位面
左前腰 右前腰
右前腰	L.ASIS R.ASIS
R.ASIS	√	√	√	盆骨前部左右两侧突出的骨头上
左大腿上部 右大腿上部
右大腿上部	L.Thigh R.Thigh
R.Thigh	√	√	√	大腿中部往上1cm
左外侧膝 右外侧膝
右外侧膝	L.Knee R.Knee
R.Knee	√	√	√	将标记放在膝关节轴的外侧突出处
左内侧膝 右内侧膝
右内侧膝	L.Knee.Medial R.Knee.Medial
R.Knee.Medial	√	√	√	膝关节轴的内侧突出处
左外侧踝关节 右外侧踝关节
右外侧踝关节	L.Ankle R.Ankle
R.Ankle	√	√	√	踝轴的侧面，内踝骨的外侧突出处
左内侧踝关节 右内侧踝关节
右内侧踝关节	L.Ankle.Medial R.Ankle.Medial
R.Ankle.Medial	√	√	√	踝轴的内侧;内踝骨的内侧突出处
左脚趾 右脚趾
右脚趾	L.Toe R.Toe
R.Toe	√	√	√	脚的中心，在第二和第三跖骨中间
左脚跟 右脚跟
右脚跟	L.Heel R.Heel
R.Heel	√	√	√	脚跟骨中心

---

Helenhayes骨骼说明

骨骼名称	Origin Marker	Long Axis	Plane Axis	父段骨骼
Pelvis	V_Pelvis_Origin	V_Mid_Hip	V.Sacral	GLOBAL
R.Thigh	V_R.Hip_JC	V_R.Knee_JC	R.Knee	Pelvis
L.Thigh	V_L.Hip_JC	V_L.Knee_JC	L.Knee	Pelvis
R.Shank	V_R.Knee_JC	V_R.Ankle_JC	R.Ankle	R.Thigh
L.Shank	V_L.Knee_JC	V_L.Ankle_JC	L.Ankle	L.Thigh
R.Foot	V_R.Ankle_JC	R.Toe	R.Ankle	R.Shank
L.Foot	V_L.Ankle_JC	L.Toe	L.Ankle	L.Shank
Trunk	V_Pelvis_Origin	V_Mid_Shoulder	R.Shoulder	Pelvis
Head/Neck	V_Mid_Shoulder	Top.Head	Front.Head	Trunk
R.UpperArm	R.Shoulder	R.Elbow	L.Shoulder	Trunk
L.UpperArm	L.Shoulder	L.Elbow	R.Shoulder	Trunk
R.Forearm	R.Elbow	R.Wrist	L.Elbow	R.UpperArm
L.Forearm	L.Elbow	L.Wrist	R.Elbow	L.UpperArm
R.Hand	R.Wrist	V_R.Hand	L.Wrist	R.Forearm
L.Hand	L.Wrist	V_L.Hand	R.Wrist	L.Forearm
PelvisWRTLab	V_Mid_Hip	V_Pelvis_Origin	V.Sacral	GLOBAL
TrunkWRTLab	V_Pelvis_Origin	V_Mid_Shoulder	R.Shoulder	GLOBAL

---

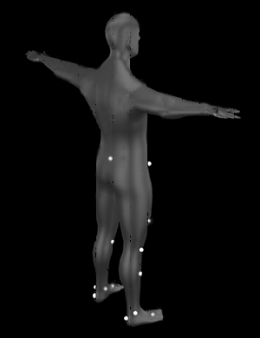

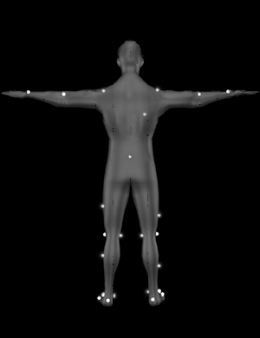

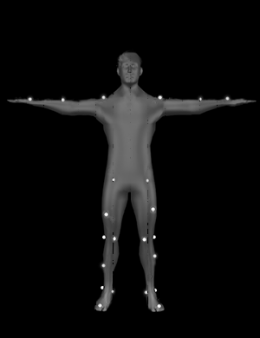

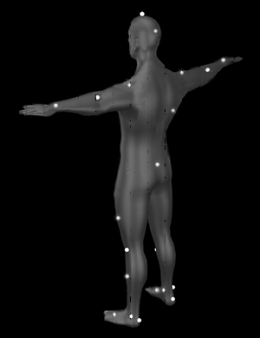

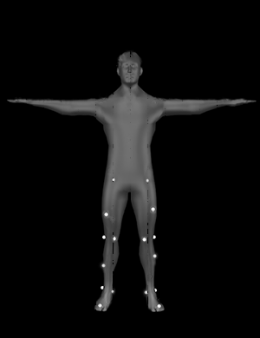

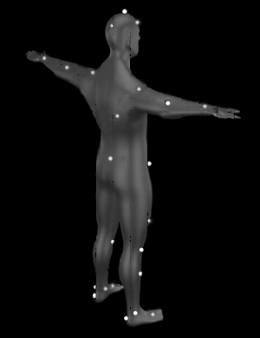

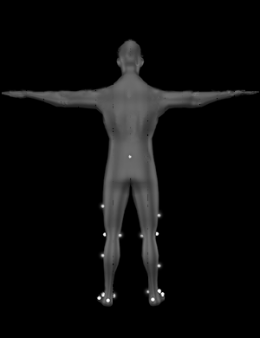

海伦海耶斯人体贴点示意图

Helenhayes FullBodyWithHead(29 Static)

Helenhayes FullBody(26 Static)

Helenhayes LowerBody(19 Static)
